Diagrama de Gantt - Ejemplo
Construcción

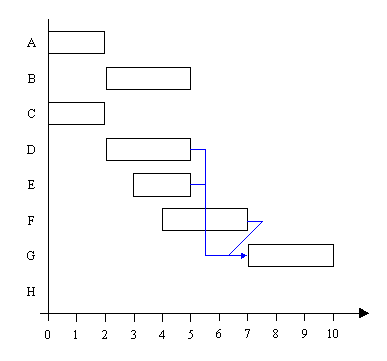

En este paso estamos en condiciones de añadir la tarea G, que depende de D, E y F. Para ubicarla en el gráfico se deben tomar en cuenta cada una de las dependencias, y situarla según la dependencia más restrictiva, esto es, la que posicione a G más a la derecha.
| Tarea | Predec. | Duración |
| A | - | 2 |
| B | A | 3 |
| C | - | 2 |
| D | C | 3 |
| E | DII+1 | 2 |
| F | BFI-1 | 3 |
| G | D, E, F | 3 |
| H | GFF | 2 |
|  |
