Diagrama PERT - Ejemplo

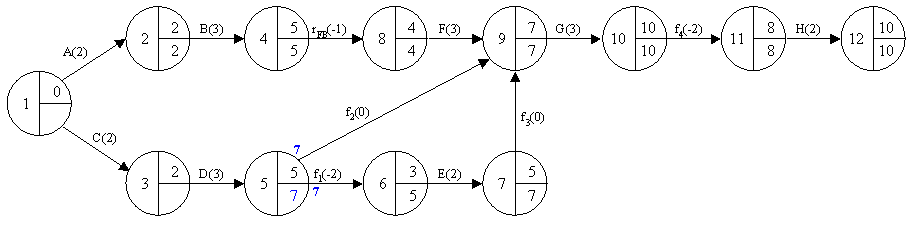

En los nodos de los que parten varias flechas, se calculan todos los valores posibles que puede tomar la parte inferior del nodo (uno por cada flecha que nazca en el nodo) y se toma el menor de dichos valores. En este caso (nodo 5) tanto a través de la tarea f₁ como a través de la tarea f₂ obtenemos el mismo valor.
