Diagrama de Gantt - Características
- Cada actividad se representa mediante un bloque rectangular cuya longitud indica su duración; la altura carece de significado.
- La posición de cada bloque en el diagrama indica los instantes de inicio y finalización de las tareas a que corresponden.
- Los bloques correspondientes a tareas del camino crítico acostumbran a rellenarse en otro color (en el caso del ejemplo, en rojo).

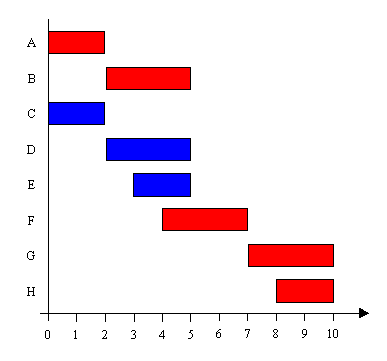

Ejemplo de diagrama de Gantt y su tabla de datos.
| Tarea |
Predec. |
Duración |
| A | - | 2 |
| B | A | 3 |
| C | - | 2 |
| D | C | 3 |
| E | DII+1 | 2 |
| F | BFI-1 | 3 |
| G | D, E, F | 3 |
| H | GFF | 2 |
