Método constructivo
Para construir un diagrama PERT se han de tener en cuenta las siguientes reglas
- Los nodos representan instantes del proyecto. Cada nodo representa el inicio mínimo (im) de las tareas que tienen origen en dicho nodo y el final máximo (FM) de las tareas que llegan al mismo.
- Sólo puede haber un nodo inicial y un nodo final. O sea, sólo puede haber un nodo al que no llegue ninguna flecha (nodo inicial) y sólo puede haber un nodo del que no salga ninguna flecha (nodo final).
- La numeración de los nodos es arbitraria, si bien se reserva el número menor (generalmente el 0 o el 1) para el nodo inicial y el mayor para el nodo final.
- Las flechas representan tareas y se dibujan de manera que representen las relaciones de dependencia entre las tareas. Los recorridos posibles a través del diagrama desde el nodo inicial al nodo final, siguiendo el sentido de las flechas, deben corresponder con las secuencias en que deben realizarse las distintas tareas, o sea, los caminos del proyecto.
- No puede haber dos nodos unidos por más de una flecha.
- Se pueden introducir tareas ficticias con duración 0, que acostumbran a notarse f(0), para evitar construcciones ilegales o representar dependencias entre tareas, como en los ejemplos siguientes.
Ejemplo 1

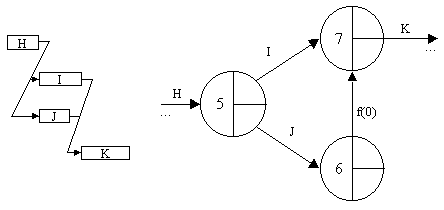

Las tareas I y J dependen de la tarea H, mientras que la tarea K depende, a su vez, de I y J; la representación más inmediata sería la mostrada en el gráfico anterior, que no está permitida, siendo la correcta:
Ejemplo 2

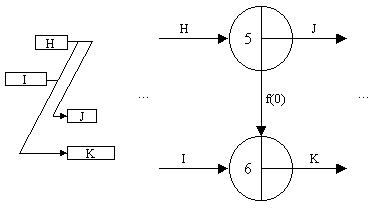

La tarea J depende de H y la tarea K depende de H e I. Siguiendo las flechas, puede comprobarse que el gráfico propuesto define los caminos H-J y H-K e I-K.
Ejemplo 3

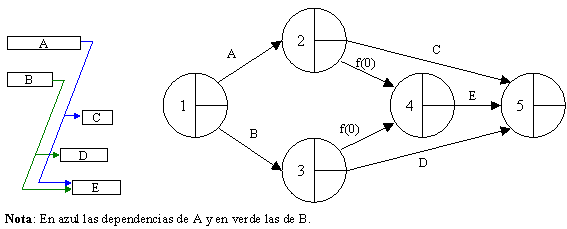

En el proyecto con las relaciones de dependencia establecidas en la siguiente tabla, es necesario utilizar dos tareas ficticias para representar la relación de dependencia de la tarea E, ya que sería imposible hacerlo de otro modo sin vincularla también la las tareas C o D.
| Tarea | Predec. |
|---|---|
| A | — |
| B | — |
| C | A |
| D | B |
| E | A, B |
Veremos, a continuación, la representación de las relaciones básicas de dependencia

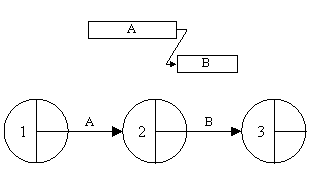

- Relación Fin-Inicio (FI).

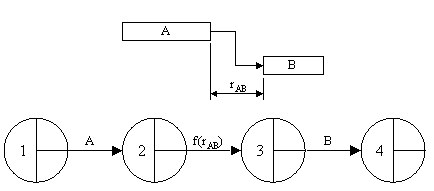

- Relación Fin-Inicio (FI) con retardo. El retardo se representa como una tarea fictica de duración igual al retardo; si el retardo es negativo, se ha de indicar su signo y tenerlo en cuenta al realizar los cálculos.

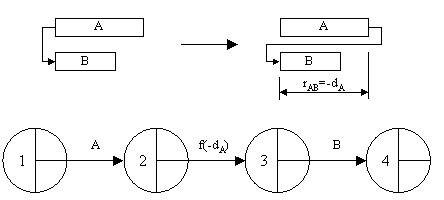

- Relación Inicio-Inicio (II). Para su representación en el diagrama se sustituye la relación II por una relación equivalente a efectos de cálculo: una relación Fin-Inicio con un retardo negativo igual a la duración de la tarea predecesora.

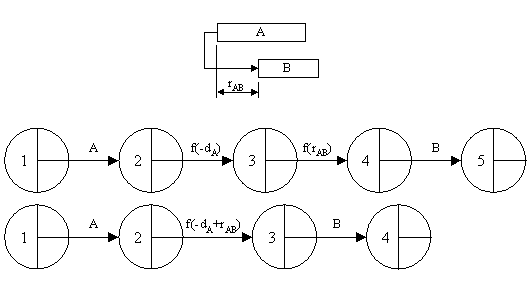

- Relación Inicio-Inicio (II) con retardo. Se introduce una tarea ficticia adicional con la duración del retardo, como en el caso Fin-Inicio. Si se desea, se pueden sumar (teniendo en cuenta sus signos) las duraciones de las tareas ficticias correspondientes al tipo de relación y al retardo y representarlas mediante una única tarea ficticia.

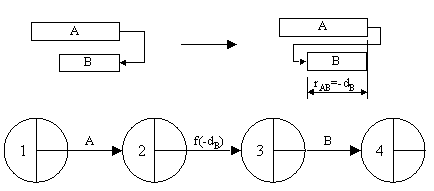

- Relación Fin-Fin (FF). Para su representación en el diagrama se sustituye la relación FF por una relación equivalente a efectos de cálculo: una relación Fin-Inicio con un retardo negativo igual a la duración de la tarea sucesora.

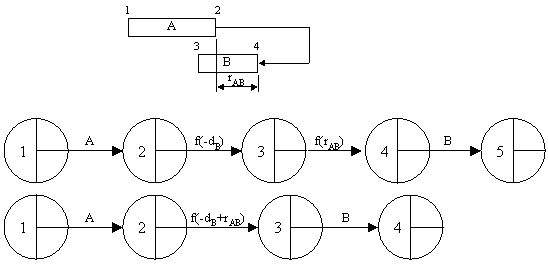

- Relación Fin-Fin (FF) con retardo. Se introduce una tarea ficticia adicional con la duración del retardo, como en el caso Fin-Inicio. Si se desea, se pueden sumar (teniendo en cuenta sus signos) las duraciones de las tareas ficticias correspondientes al tipo de relación y al retardo y representarlas mediante una única tarea ficticia.
Para seguir paso a paso la construcción de un diagrama PERT, consulte el ejemplo
