Ejemplo
Cálculos

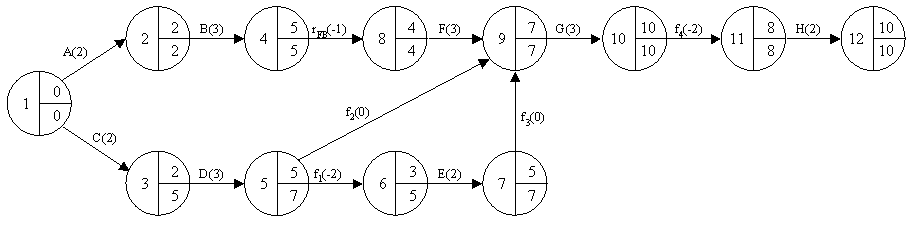

Finalmente, completaremos la tabla del proyecto, en la que especificaremos los valores obtenidos (inicios mínimos y finales máximos) y calcularemos:
- El fin mínimo de cada tarea, a partir de su inicio mínimo y su duración: fmi = imi + di
- El inicio máximo de cada tarea, a partir de su fin máximo y su duración: IMi = FMi - di
- El margen total de cada tarea: Mi = IMi - imi o bien, Mi = FMi - fmi
Las tareas que tengan margen 0 serán las que constituirán el (los) camino(s) crítico(s) del proyecto.
| Tarea | Predec. | Duración | im | fm | IM | FM | MT |
|---|---|---|---|---|---|---|---|
| A | - | 2 | 0 | 2 | 0 | 2 | 0 |
| B | A | 3 | 2 | 5 | 2 | 5 | 0 |
| C | - | 2 | 0 | 2 | 3 | 5 | 3 |
| D | C | 3 | 2 | 5 | 4 | 7 | 2 |
| E | DII+1 | 2 | 3 | 5 | 5 | 7 | 2 |
| F | BFI-1 | 3 | 4 | 7 | 4 | 7 | 0 |
| G | D, E, F | 3 | 7 | 10 | 7 | 10 | 0 |
| H | GFF | 2 | 8 | 10 | 8 | 10 | 0 |
