Ejemplo
Construcción

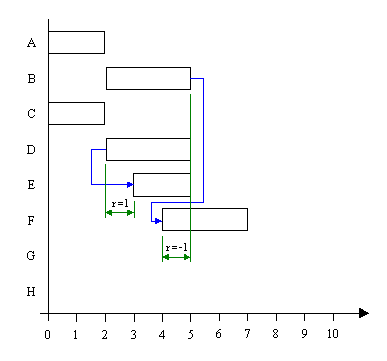

Continuamos el proceso para cada tarea que tenga como única predecesora alguna de las ya dibujadas en el gráfico. Obsérvese que el inicio de E depende del inicio de D con retardo, por lo que se han de alinear los inicios de ambas tareas y desplazar E a la derecha para introducir el retardo correspondiente. En el caso de F la relación es fin-inicio y el retardo negativo, por lo que F se debe desplazar hacia la izquierda.
| Tarea | Predec. | Duración |
|---|---|---|
| A | - | 2 |
| B | A | 3 |
| C | - | 2 |
| D | C | 3 |
| E | DII+1 | 2 |
| F | BFI-1 | 3 |
| G | D, E, F | 3 |
| H | GFF | 2 |
