Diagrama de Gantt - Ejemplo
Construcción

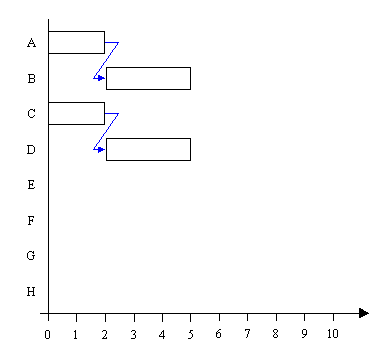

Seguidamente, se han de buscar todas las tareas que tienen como predecesoras a las ya introducidas en el diagrama. En el caso de las relaciones fin-inicio, como en las tareas B y D, los rectángulos que las representan deben tener su origen en la vertical del final de las tareas de las que dependen.
Tarea | Predec. | Duración |
A | - | 2 |
B | A | 3 |
C | - | 2 |
D | C | 3 |
E | DII+1 | 2 |
F | BFI-1 | 3 |
G | D, E, F | 3 |
H | GFF | 2 |
| |
