Diagrama de Gantt - Ejemplo
Construcción

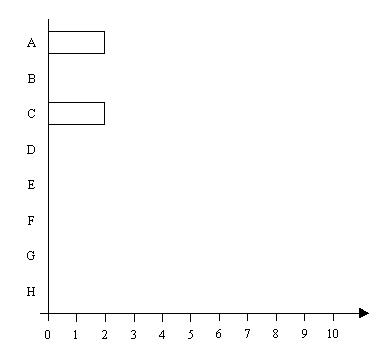

A continuación, cada tarea cuyo inicio o finalización no dependa de ninguna otra tarea se representa mediante un rectángulo de altura arbitraria y longitud equivalente a su duración. Dichos rectángulos deben tener su origen en el punto 0 del eje de tiempos, y estar a la altura que les corresponda en el eje de tareas.
Tarea | Predec. | Duración |
A | - | 2 |
B | A | 3 |
C | - | 2 |
D | C | 3 |
E | DII+1 | 2 |
F | BFI-1 | 3 |
G | D, E, F | 3 |
H | GFF | 2 |
| |
