4.2 Diagrama PERT

Ejemplo

Cálculos

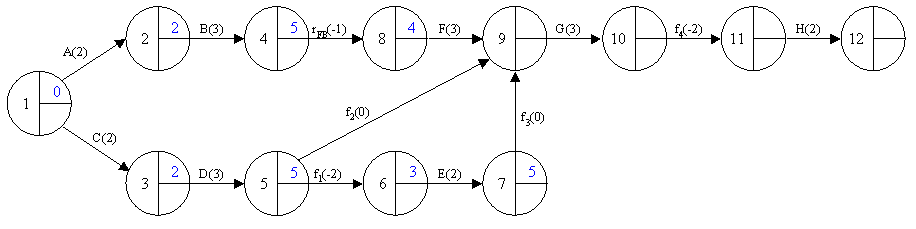

Se inician los cálculos poniendo un 0 en la parte superior del primer nodo. Recorremos el grafo en el sentido de las flechas, sumando las duraciones a los nodos de partida para obtener los valores correspondientes a los nodos de llegada, hasta encontrar algún nodo al que lleguen dos o más flechas. Obsérvese que, en el caso de tareas ficticias con duración negativa, la suma de la duración tiene en cuenta el signo. Así, el valor obtenido en el nodo 8 es 5 + (-1) = 4.
