Ejemplo
Construcción

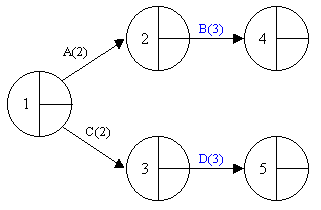

Seguidamente, se han de buscar todas las tareas que tienen como predecesoras a las ya introducidas en el diagrama. Se dibuja una flecha para cada una de ellas partiendo del nodo al que llega la tarea predecesora. Al final de cada flecha se dibuja un nuevo nodo y se van numerando de forma arbitraria (no es necesario seguir un orden específico).
| Tarea | Predec. | Duración |
|---|---|---|
| A | - | 2 |
| B | A | 3 |
| C | - | 2 |
| D | C | 3 |
| E | DII+1 | 2 |
| F | BFI-1 | 3 |
| G | D, E, F | 3 |
| H | GFF | 2 |
