Ejemplo
Construcción

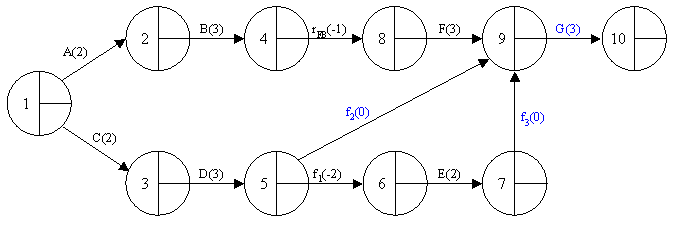

La tarea G tiene una dependencia múltiple de las tareas D, E y F. Sólo podemos representar directamente una de las relaciones de dependencia, siendo indiferente cual sea ésta; en este caso se ha representado directamente la relación de dependencia D-G, que es del tipo fin-inico. Las relaciones de dependencia E-G y F-G, que también son fin-inicio, se representan mediante tareas ficticias de duración 0. Consulte el apartado método constructivo si necesita repasar la representación de relaciones mediante tareas ficticias.
| Tarea | Predec. | Duración |
|---|---|---|
| A | - | 2 |
| B | A | 3 |
| C | - | 2 |
| D | C | 3 |
| E | DII+1 | 2 |
| F | BFI-1 | 3 |
| G | D, E, F | 3 |
| H | GFF | 2 |

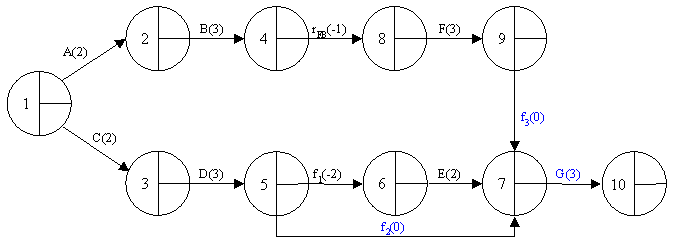

Observe que en este caso es posible utilizar una representación alternativa, mostrada a continuación. Ambos esquemas son absolutamente equivalentes y proporcionarán los mismos resultados de cálculo.
